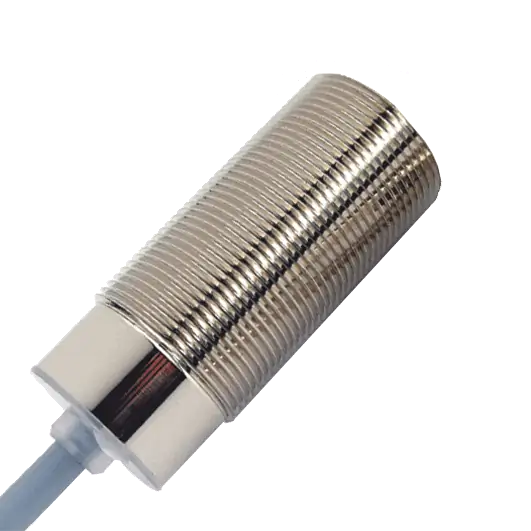

IAS-10-A14-A-M30-PTFE/VAc-Z10-0-E-2G-1/2D, ATEX

Artikelnummer: IA0341 Kategorie:
Datenblatt: PDF herunterladen
3D-Zeichnung: PDF herunterladen
3D-Zeichnung: STP herunterladen

Beschreibung

Induktive Sensoren
Serie 10 – PNP-StEx-ATEX
Bauform M 30 x 1,5
• Für Einsatz in staubexplosionsgefährdete Bereiche, Zone 20
• Für Einsatz in gasexplosionsgefährdete Bereiche, Zone 1
• Schaltabstand Sn 10 mm

DMT 01 ATEX E 157 IECEx BVS 07.0015
II 2 G Ex mb IIC T4 Gb Ex mb IIC T4 Gb
II 1/2 D Ex ta/tb IIIC T101°C Da/Db Ex ta/tb IIIC T101°C Da/Db

Zusätzliche Informationen

Prozessanschluss / Gewindegröße

M 30 x 1,5

Gehäusematerial aktive Zone

PTFE (FDA 21 CFR 177.1550)

Gehäusematerial

Edelstahl Nr. 1.4305

Gehäusematerial Deckel

PA / PPO

Elektrische Ausführung

4-Leiter DC

Ausgangsstrom (Ie)

2 x 0…150 mA

Spannungsfall max. (Ud)

≤ 2,5 V

Zul. Restwelligkeit max.

10%

Leerlaufstrom (Io)

Typ. 15 mA

Schaltfrequenz max.

1 kHz

LEDAnzeige

Grün / Gelb

Schutzbeschaltung

Eingebaut

Schutzart IEC 60529

IP 67

Norm

EN 60947-5-2

Schaltabstand Sn

10 mm

Betriebsspannung

10…30 V DC

Zulässige Umgebungstemperatur min.

-20 °C

Zulässige Umgebungstemperatur max.

+90 °C

Einbauart

Bündig

Ausgangsfunktion

Antivalent (S + Ö)

Ausgangssignal

PNP

Kabellänge

10 m

Anschluss

PVC-Kabel, 5 x 0,34 mm²

CE

JA

RoHS

JA

ATEX Produktkennzeichnung Staub

Ex II 1/2 D Ex ta/tb Ex IIIC T101°C Da/Db

ATEX Produktkennzeichnung Gas

Ex II 2G Ex mb Ex IIC T4 Gb

Zulässige Zonen ATEX

2G1/2D

IECEX Produktkennzeichnung Staub

Ex ta/tb IIIC T101°C Da/Db

IECEX Produktkennzeichnung Gas

Ex mb IIC T4 Gb

MTTF

1218 Jahre

WHG Zulassung

Auf Anfrage
